電站超高溫安全閥的結構特點

    在電站高溫容器或管道上，普遍安裝彈簧式安全閥來控制介質壓力，保護系統安全。彈簧式高溫安全閥的結構一般包括閥體、閥座、閥瓣、閥桿、閥蓋、壓力整定裝置，利用壓力整定裝置的彈簧設定整定壓力值，為了降低容器或管道內的高溫介質溫度變化對彈簧整定壓力值的影響，一般采用將彈簧暴露安裝在空氣中，提高彈簧的散熱性。但是，在電站鍋爐房等生產現場存在較大的粉塵污染，使用過程中彈簧容易堆積粉塵，粉塵的堆積和銹蝕彈簧影響彈簧整定壓力值，整定壓力穩定性差、精度低。

    為了解決上述問題，安全閥廠家研發了一種整定壓力穩定性好、精度高的電站超高溫安全閥。

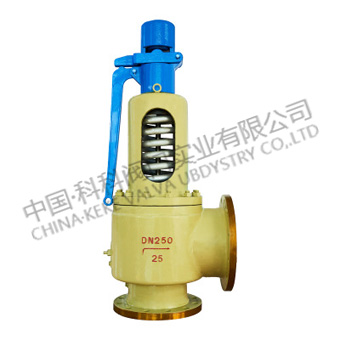

    電站超高溫安全閥的結構包括閥體、閥座、閥瓣、閥桿、閥蓋、壓力整定裝置，壓力整定裝置的彈簧安裝在閥蓋內腔，閥桿下端與閥瓣和反沖盤固定連接，反沖盤外圓柱面與導向套內孔壁動配合，導向套上端密封安裝在閥體與閥蓋之間；主要是在閥體與閥蓋之間的導向套內設有隔熱腔，該隔熱腔通過閥體上端面與閥蓋下端面之間的環形空間與外界空氣連通；閥桿中部外圓面與導向套之間動密封配合。

    電站超高溫安全閥還在反沖盤與導向套之間設有開啟高度調節裝置，所述開啟高度調節裝置由調節圈和調節螺釘組成，調節圈上端通過內螺紋與導向套上的外螺紋相互配合連接，調節圈外圓面制有調節螺紋與調節螺釘配合，調節圈下端面與反沖盤外圓面之間具有喇叭口。

    電站超高溫安全閥的特點是在導向套內設有隔熱腔，該隔熱腔將閥蓋與閥體之間構成空氣隔離腔，隔離閥體內介質溫度傳導到閥蓋部分，降低介質溫度對彈簧的影響；彈簧封閉安裝在閥蓋內腔，防止粉塵堆積對影響彈簧的彈力。其整定壓力穩定性好、精度高。
